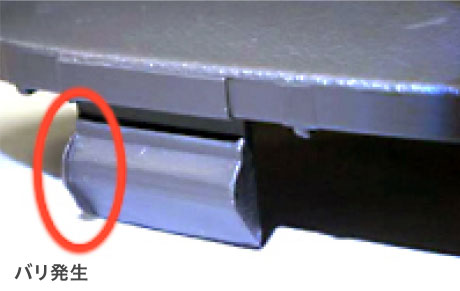

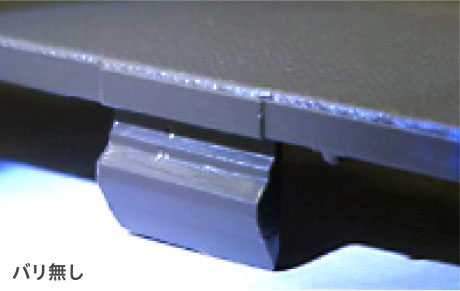

金型のキャビティが製品形状となってくるのですが、キャビティ以外の部分に入ってしまった樹脂をバリと呼びます。身近なものですぐイメージできるのが、皆さんも大好きな鯛焼きです。鯛焼きで魚の形をしている部分がキャビティで、それ以外の部分にはみ出してしまっているものが、バリとなります。鯛焼きのバリは嬉しいものですが、射出成形でのバリは不良品です。
バリは、成形時の樹脂を流し込む圧力の高すぎや型を閉める圧力が弱い、金型自体が傷んでしまって隙間ができてしまっている等、様々な要因で発生しますので、これらをどう管理していくかがポイントです。

ウェルドラインとは、２つの樹脂の流れの合流部分に発生する線状の模様のことをいい、外観不良や強度不足の原因となってしまいます。
２つの樹脂の合流部分としては、製品に穴が開いている部分に樹脂が流れてくると、穴の部分で流れが２つに別れ、穴を通り過ぎるとまた合流します。
成形品を見ると、ほとんどの場合取付形状などで穴が開いているため、ウェルドラインが発生してしまいます。そのため、ウェルドラインが発生し外観不良となってしまうので、金型で様々な対策を実施して、できるだけ目立たないようにしています。
弊社では、金型を作る前にシュミレーションを実施して、ウェルドラインの発生予測をおこない、予め対策方法を金型へ盛り込んでいく事で、より良い品質の製品を作れるように日々努力しています。
